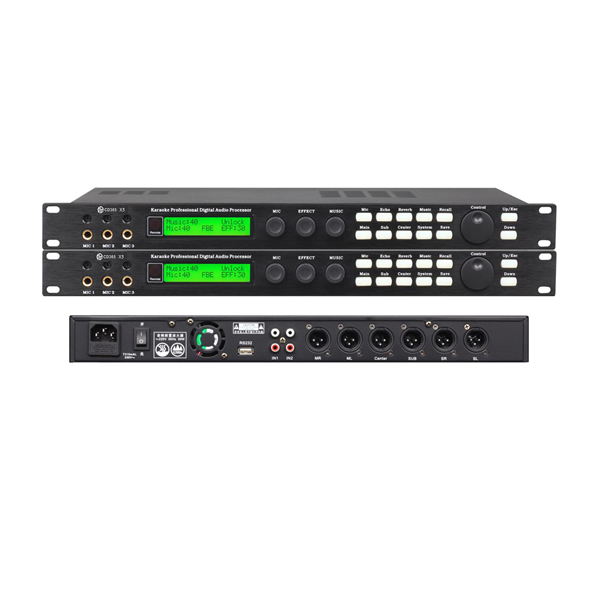

音频处理器+前级效果器 X5 X3

产品简介:

性能特点：

◆ 具有音箱处理器功能的卡拉OK效果器，各部分功能可独立调节。

◆ 采用24Bit数据总线和32Bit DSP。

◆ 音乐设有7段参量均衡。音乐到主输出高通滤波器：12dB/24dB(0Hz - 303Hz)

◆ 话筒设有15段参量均衡。有麦克风压限功能。

◆ 主输出设有5段参量均衡。 有压缩限幅器。

◆ 中置输出，后置输出及超低均设有3段参量均衡。

◆ 麦克风有4种反馈抑制模式：OFF  1  2  3。

◆ 可存储16种模式。

◆ 话筒输出，主输出，中置输出，超低音输出，后置输出均设有压限及延时功能。

◆ 内有管理者模式与用户模式，用户模式在调整参数后不能存储。

技术参数：

◆ 型号：5通道 X5

◆ 更大输入电平：4V(RMS)

◆ 更大输出电平：4V(RMS)

◆ 音乐通道增益：MAX：12dB

◆ 麦克风灵敏度：64mV (Out：4V)

◆ 信噪比：>80dB

◆ 输入电压：220V  50Hz

◆ 尺寸（长×宽×高）： 483×225×52mm

◆ 净重： 3.7Kg

◆ 毛重： 4.5Kg






X3 X5 vod R232控制协议代码




波特率 115200




音乐音量

先发  03 01 0E 04 03 00 0E 00 03 01 0E 04

收到回复  03 01 0C 04  后

再发 05 10 2A 80 XX 00  （XX代表音量，16进制表示）

收到回复  03 01 0C 04  后可发下一字节

需要提高速度的时候，这时候直接可以再发

05 10 2A 80 XX 00  （XX代表音量，16进制表示）

收到回复  03 01 0C 04  后可发下一字节





话筒音量

先发  03 01 0E 04 03 00 0E 00 03 01 0E 04

收到回复  03 01 0C 04  后

再发 05 11 2A 88 XX 00  （XX代表音量，16进制表示）

收到回复  03 11 0C 44  后可发下一字节

需要提高速度的时候，这时候直接可以再发

05 11 2A 88 XX 00  （XX代表音量，16进制表示）

收到回复  03 01 0C 04  后可发下一字节





效果音量

先发  03 01 0E 04 03 00 0E 00 03 01 0E 04

收到回复  03 01 0C 04  后

再发 05 12 2A 90 XX 00  （XX代表音量，16进制表示）

收到回复  03 12 0C 48  后可发下一字节

需要提高速度的时候，这时候直接可以再发

05 12 2A 90 XX 00  （XX代表音量，16进制表示）

收到回复  03 12 0C 48  后可发下一字节



查询音乐音量

先发  03 01 0E 04 03 00 0E 00 03 01 0E 04

收到回复  03 01 0C 04  后

再发 03 10 0D 40

回复05 10 84 40 XX 00  XX是音乐音量的16进制



查询话筒音量

先发  03 01 0E 04 03 00 0E 00 03 01 0E 04

收到回复  03 01 0C 04  后

再发 03 11 0D 44

回复05 11 A 4 44 XX 00  XX是话筒音量的16进制



查询效果音量

先发  03 01 0E 04 03 00 0E 00 03 01 0E 04

收到回复  03 01 0C 04  后

再发 03 12 0D 48

回复05 12 9C 48 XX 00  XX是效果音量的16进制



调用效果模式

先发  03 01 0E 04 03 00 0E 00 03 01 0E 04

收到回复  03 01 0C 04  后

再发 05 09 2A 48 XX 00 03 01 0E 04 03 01 0E 04  （XX效果模式，0代表模式1）

收到回复  03 09 0C 24  后可发下一字节
